آموزش محاسبه ظرفیت دیگ روغن داغ بر اساس دبی، ΔT و نوع فرایند
فرمولها؛ مثالهای صنعتی (قیر/غذایی/نساجی)؛ خطاهای رایج سایزینگ

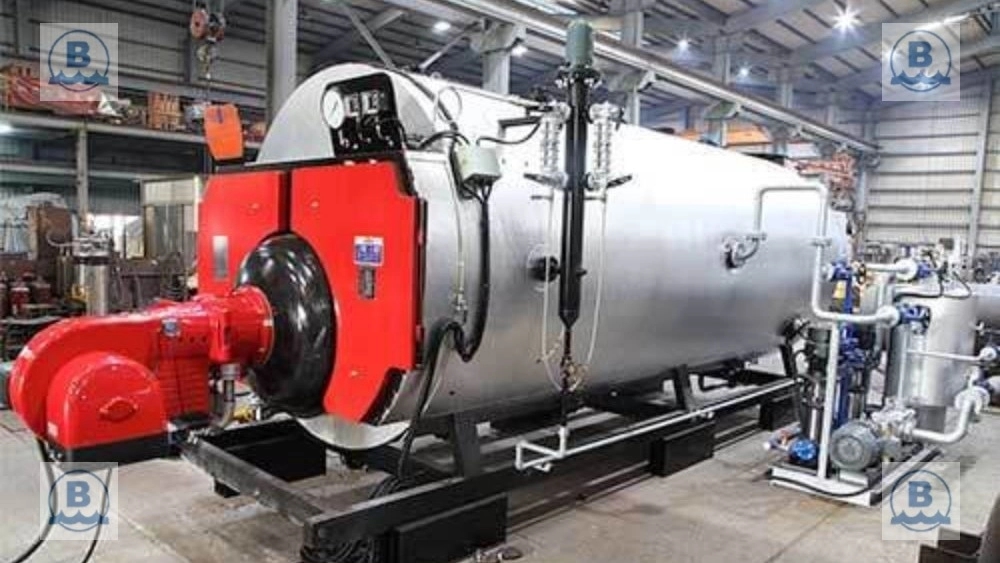

ظرفیتسنجی صحیح دیگ روغن داغ، پایه و اساس طراحی یک سیستم حرارتی کارآمد و اقتصادی است. این مقاله با لحنی آموزشی، مهندسان و مدیران صنایع قیر را با مفاهیم، فرمولهای اصلی و مراحل عملی محاسبه ظرفیت مورد نیاز آشنا میکند. هدف نهایی، تعیین دقیق توان حرارتی مورد نیاز (بر حسب کیلوکالری بر ساعت) برای تضمین عملکرد بهینه خط تولید است.
تعریف پارامترهای پایه در انتخاب ظرفیت
قبل از ورود به محاسبات، باید پارامترهای اساسی سیستم شناسایی شوند:
- بار حرارتی فرآیندی ($Q_P$): کل انرژی مورد نیاز برای گرم کردن مواد اولیه و حفظ دمای تجهیزات.
- افت حرارت محیطی ($Q_L$): اتلاف حرارت از طریق بدنه عایقبندی شده بویلر، لولهکشیها و مخازن ذخیرهسازی.
- بازده حرارتی (${\eta}$): راندمان تبدیل سوخت به انرژی مفید در بویلر (معمولاً بین ۰.۸۵ تا ۰.۹۲).
- ضریب اطمینان (Safety Factor): عاملی برای پوشش نوسانات مصرف یا افت راندمان در طول زمان (معمولاً ۱۰ تا ۲۰ درصد).
ظرفیت نهایی مورد نیاز بویلر ($Q_{\text{Boiler}}$) تابعی از مجموع این پارامترها است.
فرمولهای اصلی طراحی
ظرفیت مورد نیاز بویلر (بر حسب کیلوکالری بر ساعت) از طریق فرمول زیر محاسبه میشود:
[ Q_{\text{Boiler}} = \frac{Q_P + Q_L}{{\eta} \times SF} ]
که در آن $SF$ ضریب اطمینان است (مثلاً ۱.۱۵ برای ۱۵ درصد اطمینان).
محاسبه بار حرارتی فرآیندی ($Q_P$)
$Q_P$ شامل دو بخش اصلی است: گرم کردن مواد اولیه و حفظ دما.
۱. گرم کردن مواد (Heating Up):
اگر نیاز باشد که جرمی از ماده (مانند قیر) با جرم $M$ (کیلوگرم)، با اختلاف دمای $\Delta T$ (سانتیگراد) در زمان مشخص $t$ (ساعت) گرم شود، توان مورد نیاز به صورت زیر محاسبه میشود:
[ Q_{\text{Heat}} = \frac{M \times C_p \times \Delta T}{t} ]
که $C_p$ ظرفیت حرارتی ویژه ماده (برای قیر حدود ۰.۵ کیلوکالری بر کیلوگرم درجه سانتیگراد) است.
۲. حفظ دما (Heat Maintenance):
این بار حرارتی برای جبران اتلاف حرارت از مخازن و خطوط لوله در دمای عملیاتی است. این مقدار باید از طریق جدول مشخصات فیزیکی تجهیزات یا اندازهگیری تجربی به دست آید.
مثال عددی برای کارخانه قیر با مصرف حرارتی مشخص
فرض کنید یک کارخانه آسفالت نیاز به موارد زیر دارد:
- گرم کردن روزانه ۵۰ تن قیر از دمای ۲۰°C به ۱۶۰°C در مدت ۸ ساعت کاری.
- حفظ دمای کلی سیستم (مخازن و لولهها) در دمای ۱۶۰°C که معادل اتلاف حرارتی ثابت ۵۰۰٬۰۰۰ کیلوکالری بر ساعت است.
- بازده حرارتی مورد انتظار بویلر: ${\eta} = ۰.۹۰$.
- ضریب اطمینان: $SF = ۱.۱۵$.
گام ۱: محاسبه بار گرمایش اولیه (Heating Up):
جرم قیر $M = 50,000 \text{ kg}$. $\Delta T = 160 - 20 = 140^\circ\text{C}$. $C_p = 0.5$. زمان گرم کردن $t = 8 \text{ hours}$.
[ Q_{\text{Heat}} = \frac{50,000 \times 0.5 \times 140}{8} = 437,500 \text{ kcal/h} ]
گام ۲: محاسبه بار حفظ دما (Heat Maintenance):
[ Q_{\text{Loss (Total)}} = 500,000 \text{ kcal/h} ]
گام ۳: محاسبه کل بار حرارتی مورد نیاز فرآیند ($Q_P$):
[ Q_P = Q_{\text{Heat}} + Q_{\text{Loss (Total)}} = 437,500 + 500,000 = 937,500 \text{ kcal/h} ]
گام ۴: محاسبه ظرفیت نهایی بویلر:
[ Q_{\text{Boiler}} = \frac{937,500}{0.90 \times 1.15} \approx 1,138,759 \text{ kcal/h} ]
بنابراین، ظرفیت بویلر روغن داغ مورد نیاز باید حداقل ۱.۱۴ میلیون کیلوکالری بر ساعت باشد.
خطاهای رایج در محاسبات و روش تصحیح آنها
- نادیده گرفتن اتلاف حرارت از لولهها: لولهکشیهای طولانی بین بویلر و مخازن میتوانند بار اتلاف قابل توجهی ایجاد کنند. تصحیح: همیشه اتلاف حرارت لولهها را به صورت مجزا محاسبه و به $Q_L$ اضافه کنید.
- انتخاب بازده بیش از حد خوشبینانه: استفاده از بازده ۹۵٪ برای بویلری که در واقعیت با روغن قدیمی کار میکند. تصحیح: همواره از بازده واقعی سیستم (بر اساس گواهینامه سازنده) استفاده کنید و ضریب اطمینان را لحاظ کنید.
- عدم لحاظ کردن زمان توقف (Batch Time): اگر تولید به صورت دستهای (Batch) باشد، زمان گرمایش باید به درستی در محاسبات زمانبندی شود.
استفاده از نرمافزارهای محاسبات مهندسی
شرکتهای معتبر مانند بخار نیرو از نرمافزارهای تخصصی بر اساس استاندارد ASME یا TEMA برای شبیهسازی جریان حرارتی، انتقال حرارت در کویلها و تنشهای حرارتی استفاده میکنند تا ظرفیت محاسبه شده در محیط واقعی پایدار بماند.
FAQ محاسبه ظرفیت
- آیا نوع سوخت (گازوئیل یا گاز طبیعی) بر ظرفیت محاسبه شده تأثیر میگذارد؟
نوع سوخت مستقیماً بر ظرفیت حرارتی بویلر (خروجی کیلوکالری) تأثیر نمیگذارد، اما بر توان ورودی مورد نیاز مشعل و هزینه عملیاتی تأثیرگذار است، زیرا ارزش حرارتی سوختها متفاوت است. - منظور از ضریب اطمینان (SF) در ظرفیتسنجی چیست؟
ضریب اطمینان، حاشیهای برای جبران عدم قطعیتها، افت راندمان در طول عمر دستگاه یا نیازهای پیشبینی نشده موقت (مانند شروع کار در دمای محیط بسیار پایین) است. - اگر بویلر را بزرگتر از ظرفیت مورد نیاز بخریم، چه مشکلی پیش میآید؟
بزرگ بودن بیش از حد باعث میشود مشعل به دفعات زیاد On/Off کند (Short Cycling). این امر راندمان را کاهش داده، فرسایش قطعات مشعل را افزایش داده و منجر به رسوبگذاری کربنی در کویلها میشود.
