🔰 دیگ بخار لوله آبی یا واتر تیوب
ضرورت استفاده از دیگ بخار لوله آبی به زمانی برمیگردد که قطر زیاد انواع دیگ بخار منجر به بروز حوادث مختلفی مانند انفجارهای عظیم میگردید. دیگهای بخاری که با فشار بالایی کار میکردند نیاز به دیوارهای اصولی داشتند تا از کنشها و انبساط داخل دیگ بخار ناشی از فشار جلوگیری شود. تنها راهحل برای این مشکل، کاهش قطر محفظه بود که در نهایت منجر به ساخت دیگ بخار لوله آبی یا واتر تیوب شد.
در این نوع دیگ بخار از تعداد زیادی لولههای آبی استفاده میشود که این موضوع به تولید گرما در سطح وسیعتر کمک میکند. آبی که داخل لولهها جریان دارد توسط گاز داغی که لولهها را محاصره کردهاند، گرم میشود. در این روش به دلیل جریان حرارتی قابل توجه، شدت حرکت آب نیز افزایش پیدا کرده و به مراتب انتقال حرارت نیز سرعت بیشتری پیدا خواهد کرد.
بیشترین کاربرد دیگ بخار واتر تیوب به تأمین نیروی برق و تولید گرما منتهی میشود. لولههای موجود در دیگ بخار واتر تیوب بین چند هدر در بالا و پایین قرار میگیرند. این لولهها نسبت به مدلهای قدیمی که به صورت لولههای مستقیم یا با خمیدگی معمولی بودند، تغییر شکل دادهاند. مدلهای جدیدتر معمولاً به صورت خمیده با اشکال متنوع ساخته میشوند. دیگ بخار واتر تیوب با توجه به محدودیت فشار داخل لولهها، قابلیت طراحی در شکل و اندازه بزرگ را دارد.
در دیگ بخار واتر تیوب سوختی که به عنوان منبع تغذیه مورد استفاده قرار میگیرد، متنوع است. این روش قابلیت تولید بخار سوپر هیت را داشته و از حجم خروجی بخار آب زیادی برخوردار است. همچنین کیفیت این خروجی نیز قابل توجه است. خروجی بخار در هر دیگ بخار به نوع، طراحی و ساختار آن بستگی دارد. میزان این خروجی در دیگ بخار واتر تیوب نامحدود بوده اما در دیگ بخار فایر تیوب این خروجی به 20 مگاوات میرسد.

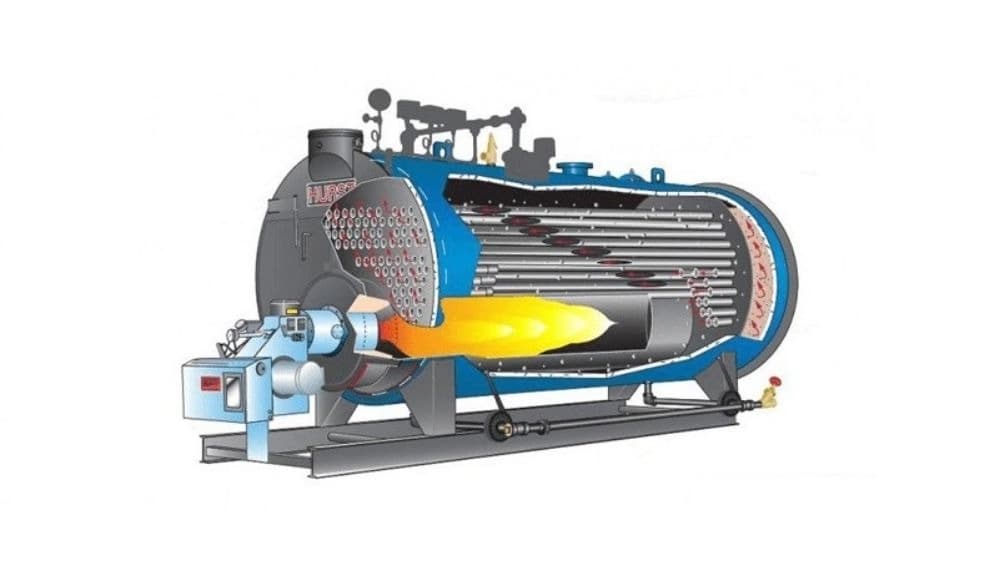

🔰 دیگ بخار لوله آتشی یا فایر تیوب
در این دیگ بخار نیز تعدادی لوله مشاهده میکنیم که برخلاف روش لوله آبی، درون این لولهها گاز جریان دارد. آبی که در اطراف این لولهها وجود دارد توسط جریان گاز گرم شده و در نهایت به بخار تبدیل میشود. در هر دو دستگاه و کارکرد انواع دیگ بخار باید به تعداد لولهها توجه داشته باشیم. تعداد اصولی و استاندارد لولهها باعث میشود تا فرایند تولید بخار به درستی انجام شده و دستگاه بازده بهتری داشته باشد.
دیگ بخار فایر تیوب برای مصارف مختلف گرمایشی مورد استفاده قرار میگیرد. فشار بخار در دیگ بخار فایر تیوب حدود 20 تا 30 بار است که این مقدار در دیگ بخار واتر تیوب بیشتر است. همچنین گزینههای متفاوتی برای سفارشی کردن عملکرد دیگ بخار، افزایش ایمنی و تخصصی کردن آن با توجه به کاربرد نیز امکانپذیر است. در خصوص مزایای فایر تیوب باید به عملکرد ساده و امکان جابجایی آسان آن اشاره کنیم. این نوع از دیگ بخار به صورت آماده به فروش میرسد و نیاز به نصب در محل و مونتاژ ندارد. همچنین بازده و کارایی این دستگاه نسبت به هزینهای که برای ساخت صرف میشود، بیشتر است.
🔰 دیگ بخار لَنکاشیر
این دیگ بخار از انواع دیگ بخار فایر تیوب دارای دو مخزن بزرگ است که عملیات درون این دو محفظه انجام میشود. ابتدا جریان گاز داغ از بخش جلویی دیگ بخار حرکت کرده و مسیر خود را به سمت دودکشی که در قسمت پایینی قرار دارد، ادامه میدهد. در مرحله بعد گاز از دودکش خارج شده و با قرار گرفتن در سمت چپ محفظه به سمت بخش پشتی دیگ تغییر مسیر میدهد. در نهایت از مسیر اصلی خارج میشود. محدوده فشاری که برای این نوع دیگ بخار تخمین زده شده، بین 0/7 تا 2 مگاپاسکال است.
🔰 دیگ بخار کورنیش
دیگ بخار کورنیش به لولههایی با محدودیت بالای تحمل فشار، مجهز شده است. در طراحی این دیگ بخار یک دودکش بزرگ و یک سیلندر مشاهده میشود که سیلندر به شکل افقی تعبیه شده است. در ساختار دیگ بخار کورنیش با تکرار فرآیند تبدیل گاز داغ به آب، بخار تولید میشود. جریان گاز داغ در این دستگاه به محض رسیدن به انتهای دودکش به دو بخش منتهی به دو سوپاپ تقسیم میشود. در این فرایند جریان گاز به سمت دودکش اصلی حرکت کرده و در نهایت از دیگ بخار خارج میشود.
